Обзор 4-канального контроллера вентиляторов Scythe Kaze Master II


Обзор 4-канального контроллера вентиляторов Scythe Kaze Master II
О пользе и смысле многоканальных регуляторов скоростей вращения вентиляторов мы уже говорили в обзоре Scythe Kaze Q12. Так что не будем повторяться. Рассмотренное устройство является довольно специфичным и в чем-то даже брутальным, ибо голый регулятор оборотов двенадцати вентиляторов – девайс явно не попсовый, и должен быть интересен именно тем, кто понимает, что с ним делать. В то же время, в ассортименте соответствующей продукции Scythe есть и более демократичные устройства, хорошо вписывающиеся в целый ряд потребительских форматов. Речь в первую очередь идет о панели Scythe Kaze Master II, которая может быть интересна и тем же самым энтузиастам с оверклокерами, моддерам и даже обычным пользователям, желающим без особого труда и материальных затрат придать своему ПК весьма необычный вид, сопровождающийся полезным функционалом. Что ж, рассмотрим устройство подробней.

Исходные данные

Устройство Scythe Kaze Master II позиционируется компанией как 4-канальный контроллер вентиляторов (4 Channel Fan Controller), то есть в первую очередь предназначено для управления скоростями вращения вентиляторов, хотя этим его функционал не ограничивается.

Немаловажной опцией является еще и возможность контроля температуры четырех различных точек с помощью выносных термодатчиков контактного типа. Фиксируемая ими температура, как и значения, получаемые с тахометров контролируемых вентиляторов, отображаются на дисплее, состоящем из группы вакуумно-люминесцентных индикаторов.

Дизайн и конструкция

Контроллер вентиляторов Scythe Kaze Master II является устройством, устанавливающимся в стандартный отсек размерности 5.25". В любом, даже хорошо укомплектованном ПК найдется не меньше пары-тройки соответствующих свободных отсеков, поэтому с поиском мест для установки проблем возникать не должно.

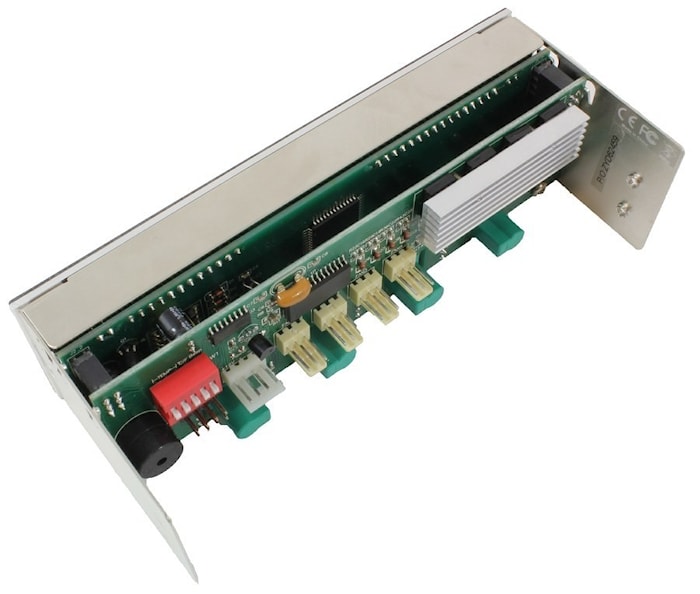

В целом устройство базируется на прочном стальном каркасе, выполненном из пластины толщиной 1 мм. Все электронные компоненты размещены на двух печатных платах, расположенных в два яруса.

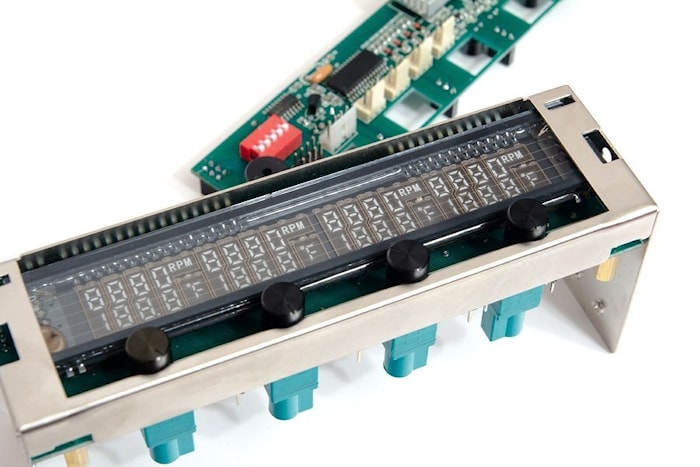

На плате первого уровня распаян большой вакуумно-люминесцентный дисплей, состоящий из матрицы простейших индикаторов. На нем отображается скорость вращения всех четырех контролируемых вентиляторов в об/мин (rpm (англ.revolution per minute)) и температура, фиксируемая четырьмя выносными датчиками.

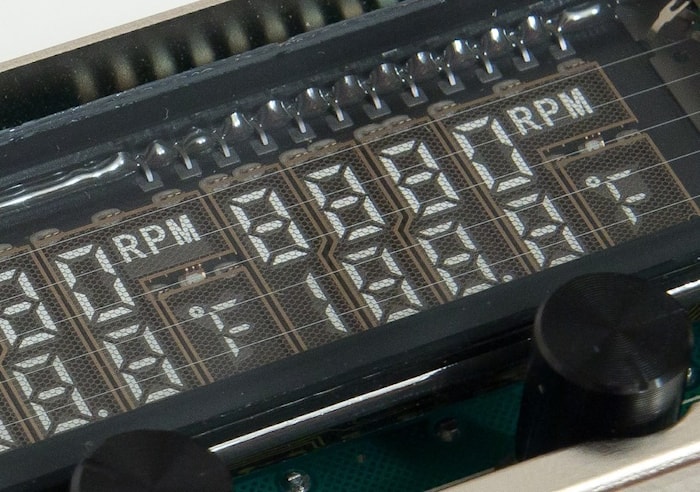

Выбор вакуумно-люминесцентных индикаторов (ВЛИ (vacuum fluorescent display (VFD)) для этих целей абсолютно оправдан. Пожалуй, это лучший вариант, ибо в данной области применения ВЛИ значительно превосходят те же монохромные ЖКИ. Во-первых, это отсутствие необходимости в подсветке. Ведь люминофор группы анодов каждого ВЛИ, за счет термоэлектронной эмиссии катода, светится сам. Во-вторых, это отсутствие характерных проблем ЖКИ с углами обзора. В-третьих, мягкий свет от ВЛИ куда приятней глазу за счет гораздо большей контрастности и эстетической составляющей.

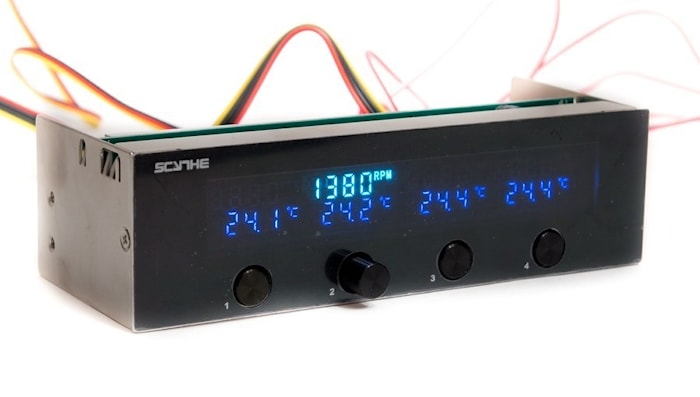

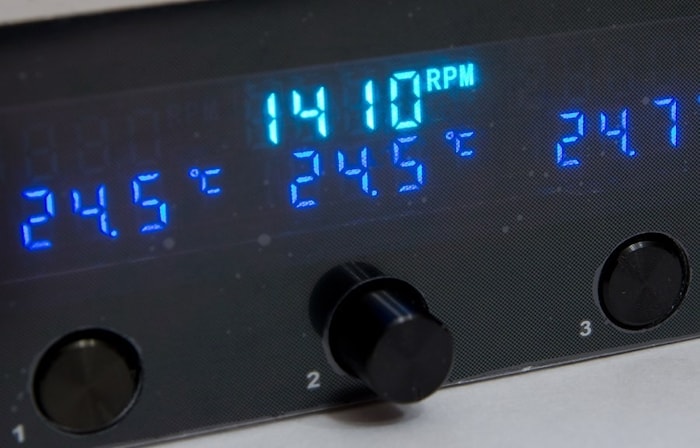

Поскольку пик спектра свечения люминофора, обычно применяемого в данных индикаторах, приходится на сине-зеленый цвет, совершенно неудивительно, что на дисплее панели Scythe Kaze Master II показания термодатчиков отображаются синим, а скорость вращения вентиляторов – зеленым светом. При этом экран прикрыт тонированным стеклом, придающим конструкции стилистическое единство. Смотрится все это очень красиво и достаточно информативно.



На оборотной стороне платы, к которой приклеен дисплей, расположен его контроллер – PTC PT6311-LQ и силовая обвязка.

Здесь же установлены и четыре переменных резистора, используемых для регулировки скорости вращения вентиляторов. Резисторы не совсем обычны, так как их штоки способны смещаться в осевом направлении, благодаря чему подстрочные ручки можно утапливать в корпусе легким нажатием пальца. Данная опция может быть полезна, когда пользователю не хочется, чтобы на панели торчали неиспользуемые элементы, но изначально появилась она для обеспечения максимальной совместимости с компьютерными корпусами, оснащенными откидной передней дверцей. Впрочем, как-то не совсем понятна логика покупки красивого девайса с большим экраном с прицелом на то, чтобы потом спрятать его за дверцей. Разве что только она будет открываться при каждом включении ПК.

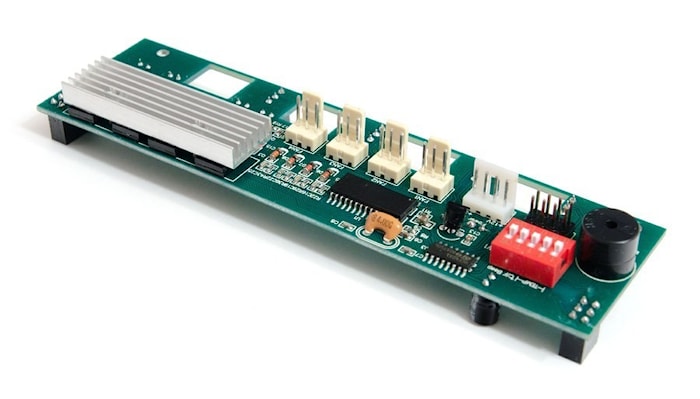

На второй печатной плате базируются основные элементы, с помощью которых и осуществляется регулировка скоростей вращения вентиляторов, а также контроль показаний термодатчиков, с передачей их на контроллер вакуумно-люминесцентного дисплея.


Технически регулировка оборотов электродвигателей вентиляторов осуществляется с помощью клонированной четыре раза простейшей схемы, состоящей из силового pnp-транзистора NEC B772P, переменного резистора, конденсатора и диода.

Регулируя переменным резистором слабый управляющий ток, протекающий через базу транзистора, мы управляем гораздо более сильным током, протекающим по цепи коллектор-эмиттер, через которую и питается обмотка электродвигателя вентилятора. Диод в данном случае включен в направлении, обратном течению тока, и служит для защиты транзистора от ЭДС самоиндукции, возникающей в обмотке двигателя при снижении скорости вращения крыльчатки. Электролитический конденсатор сглаживает возможные низкочастотные пульсации напряжения, не позволяя "плавать" оборотам вентилятора, что может вызвать характерные "подвывания".

Поскольку транзистор в данной схеме работает в линейном режиме, на его корпусе выделяется достаточно много тепла, рассеивать которое призван небольшой силуминовый радиатор, охлаждающий все четыре элемента.



Диапазон регулировки напряжения, подаваемого на вентиляторы, составляет от 3.7 до 12 В, чего вполне достаточно для управления даже самыми гибкими, в плане управления скоростью, устройствами. Причем при включении питания регулятор подает на задействованные линии короткий импульс 12 В, что гарантирует запуск пропеллера. Ведь нередко бывает так, что пониженного напряжения достаточно, чтобы поддерживать вращение, но недостаточно для того, чтобы стронуть крыльчатку с места. Кстати, здесь же предусмотрена и схема защиты. Суть ее состоит в том, что если контроллер не получает сигнал от тахометра электродвигателя в течение 15 секунд, подача питания прекращается, что исключает перегрев и повреждение обмоток при невозможности запуска кулера.

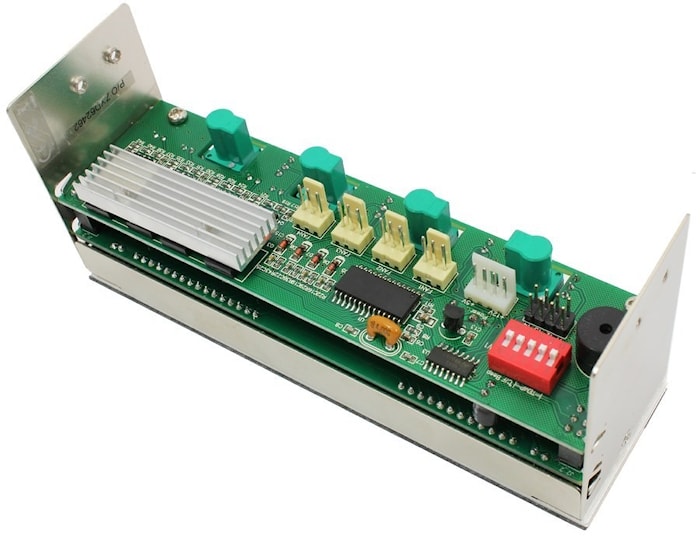

На все той же плате второго яруса установлены все разъемы, необходимые для запитки схемы, подключения вентиляторов и выносных датчиков температур. Здесь же имеется и маленький звуковой сигнализатор, включающийся при превышении температуры, фиксируемой с помощью одного из термодатчиков. Порог срабатывания сигнализации может настраиваться в диапазоне от 55 до 90°С с дискретой 5°С. Настройка осуществляется с помощью группы DIP-переключателей. Интуитивно понятной ее не назовешь, но при использовании инструкции никаких проблем не возникает.

Упаковка и комплектация

В продажу Scythe Kaze Master II поступает в небольшой картонной коробке с глянцевым оформлением, раскрывающим ключевые особенности устройства.

В комплект поставки входит кабель для подключения питания через четырехконтактный разъем MOLEX, руководство по эксплуатации, крепежные винты, четыре кабеля для подключения вентиляторов и шесть термодатчиков контактного типа с проводами длинной 60 см. Тот факт, что в набор входит именно шесть датчиков, тогда как к устройству можно подключить только четыре, объясняется, по всей видимости, их относительной хрупкостью. Два из них поставляются в качестве запасных.

Итоги

Контроллер вентиляторов Scythe Kaze Master II является достаточно продвинутым в плане функционала устройством, позволяющим гибко контролировать скорость вращения четырех вентиляторов и осуществлять мониторинг рабочих температур любых компонентов с помощью четырех выносных термодатчиков контактного типа. При этом, благодаря стильному оформлению и большому вакуумно-люминесцентному дисплею, устройство обладает сильной моддерской составляющей, способной заметно "оживить" экстерьер любого, даже самого заурядного ПК.
