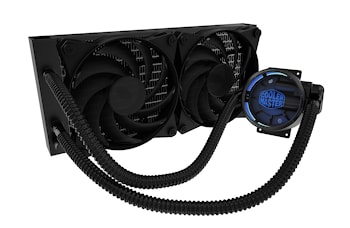

Система жидкостного охлаждения Cooler Master MasterLiquid Pro 240
28.12.2016
Сложно понять, с чем может быть связано данное явление, однако в последнее время производители компьютерных систем охлаждения разного типа и особенно – жидкостных заметно активизировались, выпуская одну за другой как новые модели СОЖ, так и существенно доработанные старые…
Примером тому можно назвать обновленную систему MasterLiquid Pro 240 от авторитетного эксперта на профильном рынке, компании Cooler Master, которая на данный момент позиционируется производителем как флагманская. Примечательно, что, в отличие от других производителей, компания Cooler Master в последний раз выпускала что-то новенькое более двух с половиной лет назад.
С другой стороны, по той же причине конструкторы Cooler Master не просто дорабатывают старые модели в соответствии с веяниями моды, добавляя к ним подсветку или адаптируя под новые процессорные сокеты. Новые решения данной марки получают компоненты, над каждым из которых проведена серьезная работа.
В серии систем жидкостного охлаждения MasterLiquid на сегодняшний день выпущено уже три модели разных классов и стоимости, где героиня данного обзора является флагманской.
При этом все три системы оборудованы радиаторами новой конструкции, более эффективными вентиляторами, а также уникальной, высокопроизводительной помпой и водоблоком с повышенным рабочим ресурсом.
Упаковка и комплектация
В качестве упаковки системы охлаждения Cooler Master MasterLiquid Pro 240 производителя не упрекнешь. Сразу видно, что перед нами – дорогая флагманская модель. Толстый окрашенный картон, никаких легкомысленных прозрачных вставок и кричащих надписей.
Вместо них - полноразмерная фотография всей системы и ее технические характеристики на боковых сторонах коробки.
Внутри MasterLiquid Pro 240 проложена толстыми демпфирующими прокладками, так что можно не беспокоиться о том, что СЖО могла быть повреждена при транспортировке.
В отдельной небольшой коробочке упакованы все аксессуары: комплект крепежных винтов и втулок, две пары креплений разных типов для водоблока, универсальная усилительная пластина на тыльную сторону материнской платы, силиконовая подкладка под вентиляторы, инструкция по установке и гарантийная памятка. Кроме того, в комплекте отыскался Y-образный кабель для питания сразу двух вентиляторов от одного силового разъема.
Приятным бонусом можно назвать пластиковую коробочку с кучей отсеков, в которых аккуратно распределены по типам и размерам все крепежные винтики и втулки, а также граммовый тюбик с фирменной высокоэффективной термопастой MasterGel Pro теплопроводностью 8 Вт/(м·К).
Из гарантийного талона выяснилось, что система «облагается» гарантией сроком на пять лет, правда, в наших широтах продавцы редко могут позволить себе ее обеспечить, так как официального сервисного центра или представительства марки Cooler Master у нас попросту нет. В лучшем случае можно рассчитывать на годовую, максимум – двухгодичную гарантию.
Дизайн и конструкция
Как и большинство современных потребительских систем охлаждения, Cooler Master MasterLiquid Pro 240 выполнена по традиционной технической схеме для необслуживаемых заводских СЖО: водоблок со встроенной помпой и новый высокоэффективный радиатор, оборудованный в данном случае двумя вентиляторами и построенный по новой конфигурации, облегчающей прохождение воздушного потока. Радиатор и водоблок соединены друг с другом вводным и выводным шлангами. Внешний диаметр шлангов составляет 13 миллиметров, а их длина - 320 миллиметров. Шланги имеют среднюю жесткость и для предотвращения перегибов и заломов внутри корпуса предусмотрительно оснащены предохранительной проволочной оплеткой.
Помимо радиатора, по новой конструкции выполнен и водоблок, который имеет увеличенную площадь, что позволяет снять часть нагрузки с помпы, тем самым существенно увеличив ее ресурс.
Размеры радиатора составляют 275x118,5x27 миллиметров. Он целиком выполнен из алюминия и имеет уникальную конструкцию с расширенными боковыми резервуарами, вмещающими больший объем жидкости.
За счет них общая толщина радиатора составляет немалые 27 миллиметров при толщине реберных пластин всего 18 миллиметров.
Внутри радиатора системы Cooler Master MasterLiquid Pro 240 проложено восемнадцать каналов, по которым перемещается хладагент. При этом ячейки ребер между каналами имеют большую площадь контакта, что повышает эффективность теплообмена радиаторных ребер в частности и всей системы в целом.
При этом плотность ребер в радиаторе сравнительно высокая – 21 пластина на дюйм, из-за чего приходится применять более производительные вентиляторы с увеличенным статическим давлением воздушного потока.
Как уже упоминалось выше, система жидкостного охлаждения Cooler Master MasterLiquid Pro 240 оборудована водоблоком с помпой особой конструкции. Он имеет габариты 94x80x59 миллиметров, что значительно больше, чем у водоблоков СЖО других поколений и марок. Верхнюю часть помпы прикрывает прозрачная крышка, украшенная логотипом Cooler Master и синей подсветкой.
По заявления самого производителя, увеличенные размеры, а значит – и внутренний объем помпы, позволяют существенно снизить нагрузку на ее движущиеся части, что призвано не только повысить рабочий ресурс системы в два с половиной раза, а ее производительность - более чем на 40%, но вдобавок и уменьшить издаваемый шум, как минимум, на 10 дБА.
Помимо традиционных входного и выходного фитингов, в водоболоке предусмотрен переходной патрубок, перенаправляющий поток охлаждающей жидкости от крыльчатки насоса в отдельный, нижний отсек блока, непосредственно контактирующий с теплосъемной пластиной.
По невыясненным причинам, производители почему-то не стали разглашать ни данные о производительности помпы, ни скорость вращения ее ротора.

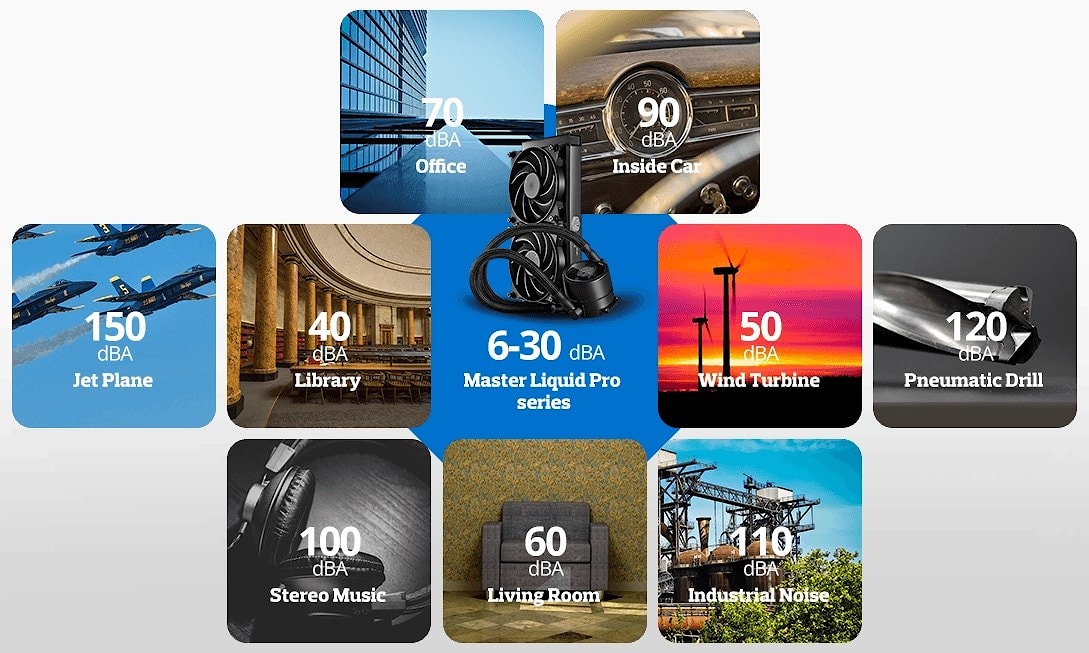

Зато особое внимание было уделено уровню шума. На сайте компании приведена даже целая картинка-инфографика, демонстрирующая, что у помпы Cooler Master MasterLiquid Pro 240 он не превышает 12 дБА, в то время как уровень шума всей системы в целом может колебаться от 6-ти до 30-ти дБА. Если верить приведенной картинке, даже в тишине библиотеки звук, издаваемый системой жидкостного охлаждения Cooler Master MasterLiquid Pro 240, вы не услышите. Правда, производители, кажется, забыли о шуме, издаваемом вентилятором блока питания компьютера, без которого и данная СЖО работать не будет.
Подошва водоблока медная, высотой четыре миллиметра и очень хорошо отполирована, что позволяет обеспечить идеальное прилегание к теплоотводящей контактной пластине процессора.

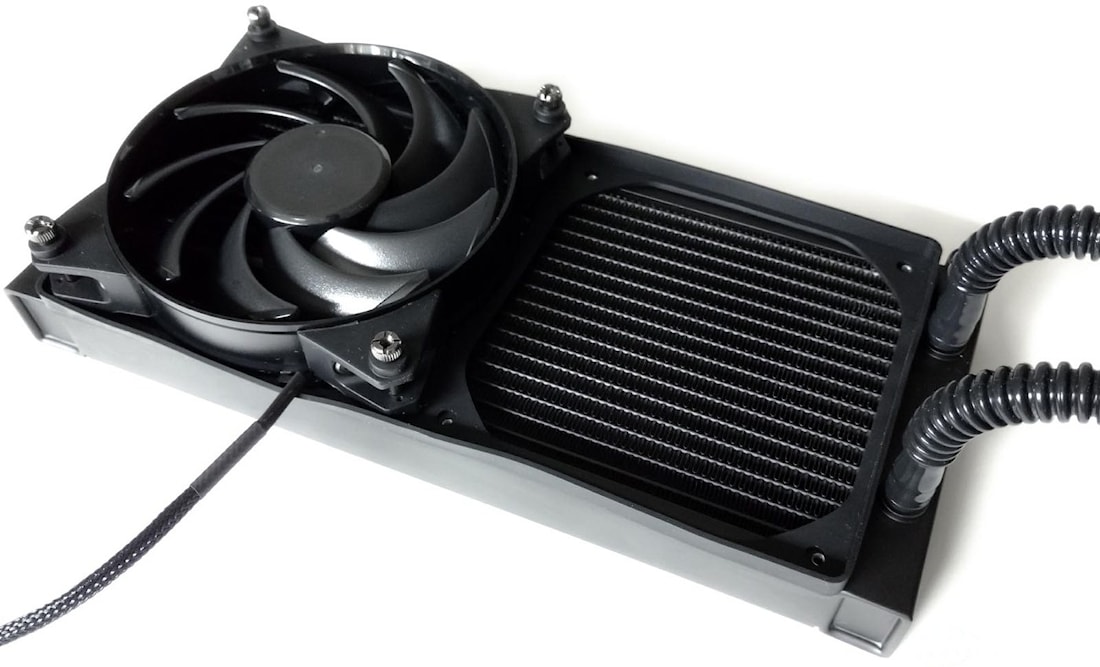

На радиаторе системы Cooler Master MasterLiquid Pro 240 крепятся два фирменных вентилятора MasterFan Pro 120 Air Balance типоразмера 120 миллиметров с крыльчаткой диаметром 112 миллиметров и крупным, 44-миллиметровым статором.
Края лопастей крыльчатки снабжены специальными утолщениями на торцах, улучшающими балансировку и уменьшающими биение на низких оборотах.
Кроме того, для улучшения прохождения воздуха и снижения уровня шума лопасти вентиляторов имеют специальное покрытие.
Немного странно, но, помимо производительности помпы, инженеры Cooler Master скрыли также и тип используемого в вентиляторах MasterFan Pro 120 Air Balance подшипника, правда, указали нормативный срок его службы - 70 000 часов, что составляет примерно 8 лет непрерывной работы.
Собственная длина кабелей вентиляторов составляет 300 миллиметров и еще столько же добавляет Y-разветвитель.
Примечательно, что управление скоростью вращения вентиляторов можно осуществлять не только программными методами, регулируя напряжение на колодках питания, но также с помощью собственного трехпозиционного микропереключателя, который ограничивает скорость вращения до 2500, 2000 или 1300 об/мин.
Вот только нужно отметить, что вышеописанные переключатели расположены жутко неудобно - с внутренней стороны статора, а потому, чтобы изменить значение предельной скорости их вращения, вентиляторы приходится каждый раз снимать с радиатора или корпуса системного блока, в зависимости от того, как радиатор в нем смонтирован – на «вдув» или на «выдув».
Общий диапазон скоростей вращения каждого вентилятора составляет от 650 до 2500 об/мин. Максимальный воздушный поток одного вентилятора достигает 66,7 CFM, а статическое давление - 2,34 мм H2O. Как уже упоминалось, уровень шума вентиляторов укладывается в диапазон от 6 до 30 дБА.
В большой степени этому способствуют и мягкие силиконовые прокладки, при участии которых вентиляторы крепятся к радиатору, а также большая и толстая силиконовая рамка, которой прокладывается пространство между рамкой вентиляторов и самим радиатором.
Установка
Водоблок Cooler Master MasterLiquid Pro 240 совместим с любыми современными процессорными сокетами: LGA775/115(х)/1366/2011/2011-v3 для процессоров Intel и Socket AM2(+)/AM3(+)/FM1(2+) для чипов производства AMD. Для обоих типов креплений в комплекте имеется два набора фиксирующих рамок, которые нужно привинтить к основанию водоблока.
Кроме того, для материнских плат с процессорным разъемом LGA2011 потребуется использовать комплектную усилительную пластину, которая крепится к тыльной стороне текстолита платы.
А вот для установки радиатора с вентиляторами в корпусе системного блока потребуется наличие сразу двух посадочных мест под вентиляторы типоразмера 120 миллиметров, причем обязательно – расположенных рядом.
Как правило, такие места имеются в корпусах большого формата, где предусмотрена установка большого количества вентиляторов охлаждения на задней стенке или верхней панели.
Контактная колодка водяной помпы подключается к четырехконтактному разъему повышенной мощности на материнской плате, а блок вентиляторов – через Y-образный разветвитель к любому другому разъему питания, предназначенному для вентиляторов. В принципе, если питающих колодок на плате достаточно, можно подключить к ним вентиляторы и напрямую. Такой вариант подключения позволяет даже регулировать скорость вращения их крыльчатки по отдельности, если подобное, конечно, позволяет сделать программа управления BIOS вашей материнской платы. Многие опытные пользователи используют для таких целей отдельные блоки управления вентиляторами – реобасы.
В работе
Как показала практика, система жидкостного охлаждения Cooler Master MasterLiquid Pro 240 вполне оправдывает свою довольно немалую цену около 140 у.е. Уровень издаваемого шума на средних оборотах и в самом деле невелик, а эффективность в штатном режиме работы процессора, тем не менее, остается очень высокой. Если же использовать данную систему для оверклокинга, особенно экстремального - однозначно необходимо устанавливаться скорость вращения вентиляторов на самый максимум, где, если честно, они явно начинают превышать уровень шума, заявленный самим производителем. Впрочем, громкость «звучания» вентиляторов все равно не настолько перекрывает общий уровень шума всего компьютера, чтобы стать раздражающим фактором, зато эффективность работы системы охлаждения становится в этом режиме наиболее очевидной. Любая система воздушного охлаждения аналогичной эффективности звучала бы во много раз громче.
В результате Cooler Master MasterLiquid Pro 240 отлично справляется с охлаждением существенно разогнанного процессора, обеспечивая ему стабильную работу при самых высоких нагрузках.
Итог
Создавая свою новую систему жидкостного охлаждения MasterLiquid Pro 240, конструкторы из Cooler Master явно стремились заложить в нее немалый «запас прочности», дабы не пришлось в скором времени проводить «работу над ошибками» и выпускать на рынок ее обновленную версию.
Система оснащена отличным радиатором с увеличенной площадью контакта ребер и каналов, производительной и долговечной (как заявлено) помпой, уровень шума при работе которой снижен за счет увеличенного объема камеры водоблока.
Производителям пришлось использовать вентиляторы с повышенным статическим давлением воздушного потока, однако их высокотехнологичная конструкция позволила сохранить общий уровень шума на достаточно низком уровне.
Кроме того, приятным «бонусом» является, конечно же, подсвечивающаяся крышка водяной помпы и комплектная высокоэффективная фирменная термопаста.
Радиатор
Размеры, Д x Ш x В, мм
275 x 118,5 x 27
Размеры рабочего тела радиатора, Д x Ш x В, мм
275 x 118,5 x 18
Материал радиатора
алюминий
Число каналов в радиаторе, шт.
18
Плотность, FPI
21
Вентиляторы
Количество вентиляторов
2
Модель вентилятора
MasterFan Pro 120 Air Balance
Типоразмер
120 x 120 x 25
Количество и тип подшипника(ов)
н/д
Скорость вращения, об/мин
650–2500
Максимальный воздушный поток, CFM
2 x 66,7
Уровень шума, дБА
6–30
Максимальное статическое давление, мм H2O
2 x 2,34
Номинальное/стартовое напряжение, В
12 / 3,8
Энергопотребление: заявленное/измеренное, Вт
2 x 4,8 / 2 x 3,13
Срок службы, часов/лет
70 000 / >8
Длина кабеля, мм
300+300
Помпа
Размеры, Д x Ш x В, мм
94 x 80 x 59
Производительность, л/час
н/д
Скорость ротора помпы, об/мин
н/д
Тип подшипника
керамический
Срок службы подшипника, часов/лет
50 000 / >5,7
Номинальное напряжение, В
12,0
Энергопотребление, Вт
6,14
Уровень шума, дБА
<12
Водоблок
Материал и структура
никелированная медь, оптимизированная микроканальная структура
