Тестирование сетевого стабилизатора SVEN AVR-1000 LCD с ультрашироким диапазоном входного напряжения и сравнение с некоторыми конкурентами


Тестирование сетевого стабилизатора SVEN AVR-1000 LCD с ультрашироким диапазоном входного напряжения и сравнение с некоторыми конкурентами
О неприятностях, которые могут прийти из сети электропитания, сказано уже слишком много, чтобы в очередной раз "разжевывать" основные моменты. Остается напомнить, что идеальных сетей, во всяком случае, таких, которые можно назвать беспроблемными по умолчанию, практически нет. Любая розетка, в принципе, несет в себе гипотетическую опасность, только в некоторых местах сбои могут случаться раз в год, а где-то совсем недалеко они могут быть настолько частыми, что чувствительное высокотехнологичное оборудование просто не может функционировать. Наиболее простым вариантом защиты в таких ситуациях становится использование стабилизаторов напряжения. Эти устройства относительно недороги, а польза от них неоспорима.
В данном материале предлагаем ознакомиться с новой линейкой компании SVEN. Мощность стабилизаторов в ней варьируется от 500 до 3000 ВА, а заявленные технические характеристики вызывают уважение. Даже на фоне модельного ряда NEO R новые образцы выглядят очень уверенно. Во-первых, они не стали дороже. Во-вторых, для реализации конструкции используется надежный металлический корпус с удобными индикаторами. Наконец, в-третьих, заявлен просто потрясающий диапазон входных напряжений от 100 до 280 В, когда напряжение на выходе будет поддерживаться с точностью 220 В ±8%. Без лишнего пафоса констатируем, что по описанию устройства просто прекрасны, поэтому с удовольствием приступаем к более детальному изучению.

Чтобы сегодняшнее тестирование было более показательным, внесем в него элементы сравнения. То есть вместе со SVEN AVR-1000 LCD будем рассматривать еще два стабилизатора напряжения со схожей ценой и мощностью. Это модели Powerman AVS 1000D Plus и ExeGate DP-AVR 1000VA.

Технические характеристики

SVEN AVR-1000 LCD

Мощность: 1000 ВА / 700 Вт.
Входное напряжение: 100-280 В.
Выходное напряжение: 220 В ±8%.
Время переключения: не более 10 мс.
Размеры: 160х150х240 мм.
Масса: 3.7 кг.
Цена: $44.

Powerman AVS 1000D Plus

Мощность: 1000 ВА.
Входное напряжение: 140-260 В.
Выходное напряжение: 220 В ±8%.
Время переключения: не указано.
Размеры: 125x166x238 мм.
Масса: 3.1 кг.
Цена: $41.

ExeGate DP-AVR 1000VA

Мощность: 1000 ВА/700 Вт.
Входное напряжение: 140-260 В.
Выходное напряжение: 220 В ±10%.
Время переключения: не указано.
Размеры: 268x81.5x144 мм.
Масса: 2.2 кг.
Цена: $36.

Первые, пока еще ничем не обоснованные выводы можно сделать по заявленным техническим характеристикам и цене. Стабилизатор SVEN стоит немного дороже остальных, однако он тяжелее, что указывает на более мощный трансформатор при аналогичных цифрах мощности, да и диапазон входного напряжения намного шире. ExeGate получился самым дешевым, но и весит он всего лишь чуть более 2 килограммов.

SVEN AVR-1000 LCD: внешний вид и конструкция

Корпус устройства полностью, за исключением только пластиковой накладки спереди, изготовлен из металла толщиной 0.7 мм. С точки зрения противопожарной безопасности, это наиболее оптимальный вариант, так как даже негорючие пластики не настолько надежны, как металл, особенно при возникновении внештатных ситуаций. На полу устройство устанавливается при помощи четырех пластиковых ножек, других вариантов размещения не предусмотрено.

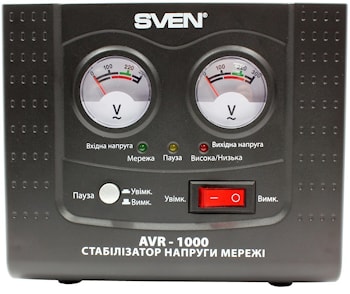

Спереди можно увидеть выключатель питания, кнопку регулировки величины задержки включения выхода, три светодиода и два цифровых индикатора. Стоит отметить, что новая серия сетевых стабилизаторов напряжения выпускается с двумя вариантами наглядной индикации: в нашем случае использованы цифровые вольтметры, а кроме этого, есть практически идентичные образцы с аналоговыми приборами. "Цифра" наиболее удобна, ведь с ее помощью можно весьма точно отслеживать качество электропитания в своей сети. Точность измерения, кстати, очень высокая. От эталонного прибора показания отличаются максимум на единицы вольт. Светодиоды служат для наглядного отображения работоспособности устройства и включения режима задержки.

Задержка используется для того, чтобы после появления питания в сети подавать его на потребители с некоторой паузой. В нажатом положении кнопки она равна 120 секундам, в отжатом – 6 секундам. Такая функция используется для того, чтобы уберечь некоторые устройства при частых провалах напряжения. Это особенно важно для техники, момент пуска которой сопряжен с дополнительными трудностями и нюансами. Например, для компрессоров и электромоторов.

Выход выполнен в виде отдельной розетки на задней панели. Она оборудована заземляющими контактами и защитными шторками. Понятно, что при такой мощности потребителей энергии может быть несколько, поэтому в случае необходимости придется воспользоваться любым понравившимся разветвителем. Оптимально будет, если он окажется оборудован дополнительной защитой.

SVEN AVR-1000 LCD: внутреннее устройство

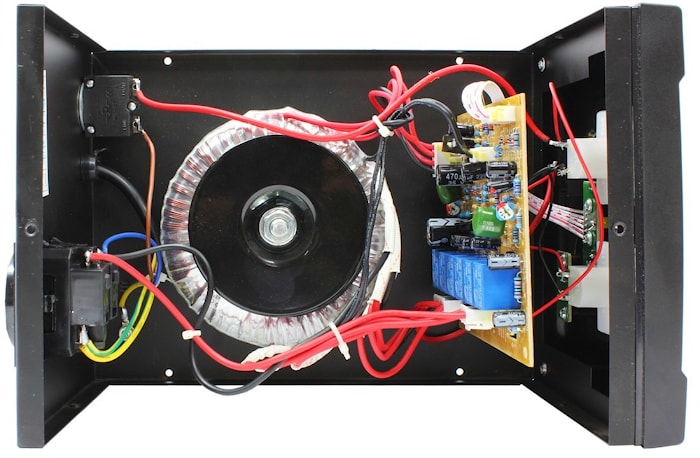

Внутри стабилизатор сделан просто и достаточно интересно. В качестве основного регулирующего элемента задействован трансформатор на тороидальном сердечнике. Решение весьма нестандартное по сравнению с классическими трансформаторами на Ш-образных сердечниках, однако надо отметить, что такой вариант более технологичный, так как снижаются потери, шумность, вес и т.д. Трансформатор прикручен к корпусу через резиновую прокладку, поэтому шум и вибрация при работе минимальны. Услышать гудение невозможно даже в очень тихой комнате или в ночное время. В трансформаторе установлен датчик температуры. Это позволяет защитить устройство от перегрева в случае перегрузки.

Обмотки трансформатора переключаются шестью реле Songle SRD-12VDC-SL-C. Их контактные группы рассчитаны на коммутацию тока до 10 А, то есть максимальная мощность может составлять до 2.2 кВт против 700 Вт в нашем случае. Такой запас дает возможность предполагать, что со временем контакты не будут подгорать и прилипать. Электронная часть смонтирована на одной плате. Монтаж очень качественный, а уровень схемотехники достаточно простой. Для реализации всех возможностей использован 8-битный контроллер HT46R064 компании Holtek Semiconductor и микросхема LM324N, в которой совмещены четыре операционных усилителя. Проводка разведена аккуратно, поэтому естественной вентиляции ничего не помешает.

Единственным негативным моментом в данном случае можно считать полное отсутствие фильтров. Ни варисторов против импульсных помех, ни LC-фильтров здесь нет. Единственной действующей протекцией является только автоматический предохранитель на 7А, который сработает при сильной перегрузке выхода.

Powerman AVS 1000D Plus: внешний вид и конструкция



Модель AVS 1000D Plus, равно как и AVR-1000 LCD, изготовлена в качественном металлическом корпусе, который устанавливается на четырех пластиковых ножках. Только теперь металл окрашен в серый цвет. Спереди установлена пластиковая накладка с практически идентичными органами управления и индикации, где основные различия заключены только в расположении. На левой половине можно увидеть цифровые индикаторы величины входного и выходного напряжений. В правой части находится выключатель питания, тройка основных светодиодов и кнопка включения задержки.

Задняя панель тоже очень похожа. Только теперь здесь установлены сразу две выходные розетки с защитными шторками идентичной конструкции. Имеется и автоматический предохранитель на 7 А. Все сделано настолько похоже, что мы нисколько не удивимся, если внутри конструкция окажется идентичной.

Powerman AVS 1000D Plus: внутреннее устройство



Как это и бывает, интуиция нас не подвела. Powerman AVS 1000D Plus сделан на такой же элементной базе, что и AVR-1000 LCD компании SVEN. Однако значительные отличия все же есть. Для регулирования напряжения применяется очень похожий внешне тороидальный трансформатор. Он прикручен к днищу корпуса большим винтом через резиновую прокладку.

Основная электронная часть распаяна на отдельной плате. Из-за наличия цифровых индикаторов производителю приходится использовать отдельный микроконтроллер. Это все тот же HT46R064 компании Holtek Semiconductor. Рядом с ним установлена уже знакомая микросхема – набор операционных усилителей LM324N. Но ступеней регулирования в данном случае будет ощутимо меньше, так как вместо шести реле применяется только четыре – марки ZND ZD-3FF-S-1Z-12VDC. Номинальный ток коммутации для их контактных групп составляет 10 А, то есть запас по мощности выбран достаточно приличный. Монтаж никаких нареканий не вызывает. Все сделано качественно и аккуратно.

ExeGate DP-AVR 1000VA: внешний вид и конструкция



Данный стабилизатор напряжения выполнен в корпусе, который по форме напоминает обычный фильтр-удлинитель. Естественно, размеры его немного больше, чем у обычного разветвителя питания. Корпус изготовлен из пластика. Материал не вызывает особых нареканий, однако нас сразу же немного настораживает тот факт, что местами (особенно во впадинах) пластик оказался откровенно пыльным, можно даже сказать, грязным, а надписи около розеток сделаны с дефектом.

Самих розеток целых четыре штуки. Две из них работают в байпасном режиме, то есть просто подключены к сети напрямую, а две являются выходом стабилизатора напряжения. При подключении устройств следует об этом помнить, чтобы не присоединить защищаемую технику к незащищенному выходу. Рядом с розетками расположен индикатор величины входного и выходного напряжений. Он один, поэтому, чтобы просмотреть нужное значение, необходимо выбрать его кнопкой. Кроме этого, на корпусе имеются три уже привычных светодиода и кнопка включения задержки выхода.

В отличие от остальных, эта модель оснащена не только автоматическим предохранителем, но и двумя разъемами для защиты сети. Насколько качественно она реализована, проверим при изучении внутреннего устройства.

ExeGate DP-AVR 1000VA: внутреннее устройство



И здесь сразу же начнем с неприятного. Дело в том, что при достаточно нормальном виде всей электроники корпус внутри оказался сильно запыленным, а рядом с трансформатором видна капля припоя, упавшая с паяльника. В общем, сборка устройства явно происходила в не самых лучших заводских условиях.

Для регулирования напряжения предназначен тороидальный трансформатор, прикрученный к корпусу винтом. Электроника распаяна на одной плате. Все управление осуществляется посредством микроконтроллера Microchip PIC16F73, а обмотки переключаются тремя реле JQC-3F-L с допустимым током 10 А. Разводка проводов сделана немного небрежно, но особых претензий с нашей стороны к ней нет.

Даже без тестирования очевидно, что число ступеней регулирования у такого стабилизатора будет минимальным. Картина ухудшается еще и тем, что проверить в работе устройство нам не удалось. Оно сгорело буквально через три секунды после подключения к сети. Причем все это сопровождалось характерным хлопком, приличным количеством дыма и неприятным запахом. Естественно, мы вскрыли корпус и попытались разобраться в причинах. Оказалось, что взорвался электролитический конденсатор на входе низковольтного преобразователя для питания электроники. Кстати, конденсатор именно взорвался, так как насечки, нанесенные сверху для раскрытия корпуса "ромашкой", не сработали. Анализ происшедшего показал, что причина выхода из строя кроется, скорее всего, в скрытой неисправности трансформатора. С части обмотки, которая используется для питания схемы, вместо 10-20 вольт приходит около 200. Вывод из этого следует самый плачевный. С учетом того, что ни один внутренний элемент не имеет никаких внешних повреждений, устройство банально не проходило выходного контроля качества после сборки на заводе. Для техники, которая непосредственно контактирует с силовыми сетями, это просто недопустимо!

Выбор необходимого номинала мощности

Перед практическим тестированием позволим себе дать несколько рекомендаций по выбору необходимой модели, исходя из мощности потребителя. Цифра, которая фигурирует в описании наших образцов – в данном случае 1000, – указывает на максимальную мощность в ВА (вольтамперах). В ваттах это будет около 700. Для надежной работы в любом случае рекомендуем оставить некоторый запас хотя бы на уровне 10 процентов. Говоря проще, максимальная долговременная мощность потребителя в данном случае не должна превышать примерно 650 Вт.

Однако на этом нюансы не заканчиваются, так как в случае сильно просевшего напряжения в сети вводится дополнительный понижающий коэффициент. Схематически данная зависимость должна быть показана в инструкции пользователя. Например, для стабилизатора AVR-1000 LCD при входном напряжении 150 В мощность нагрузки должна быть на уровне около 85% от номинала, а при напряжении 100 В – уже только 50% от номинала. В противном случае автоматический трансформатор будет перегреваться. Естественно, данное правило справедливо и для всех других устройств. Насколько это существенно и опасно, изучим в ходе теста.

Практическое тестирование

Итак, пришло время проверить, насколько хороши стабилизаторы напряжения в реальных условиях. Для изучения точности регулировки поочередно подсоединяем их к лабораторному автотрансформатору мощностью 2 кВт и измеряем зависимость выходного напряжения.

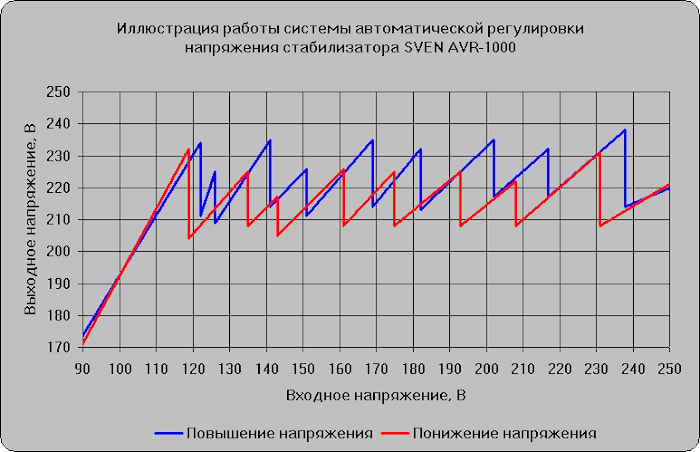

В теории SVEN AVR-1000 LCD должен выдавать 202-238 В даже при значительных просадках в сети, которые могут достигать 100 В. И на самом деле полученный результат превзошел наши самые смелые ожидания. Формально выходное напряжение может опускаться ниже установленной отметки, но происходит это в критически низком входном диапазоне – 98-102 В. При этом большинство потребителей будут работать вполне нормально. В целом же по диапазону осуществляется очень мягкая регулировка, когда напряжение на выходе не опускается ниже 206 В и не поднимается свыше 235 В. Только на повышение задействовано целых восемь ступеней. Нам лишь остается констатировать, что SVEN AVR-1000 LCD является одним из лучших стабилизаторов напряжения, прошедших через нашу тестовую лабораторию за все время, который обеспечивает точную регулировку напряжения на выходе и может работать при ультранизких входных параметрах.



Powerman AVS 1000D Plus тоже очень неплох. Нижняя граница в основном диапазоне выбрана чуть меньшей, но точность регулировки хорошая. В широких пределах величины входного напряжения величина его на выходе находится в диапазоне 200-232 В. Когда на входе оказывается 140 В, то на выходе мы видим 190-195 В. То есть цифры, заявленные в технических характеристиках, формально подтверждаются, хоть и не так, как хотелось бы. Отключение же от сети происходит только при 115 В. Результат неплохой, однако со SVEN AVR-1000 LCD данная модель поспорить не может. Ведь нормальные выходные параметры обеспечиваются фактически только от 150 В, когда описанное выше устройство отлично работает уже от 100 В.



Время переключения у SVEN AVR-1000 LCD никаких нареканий не вызывает. В момент коммутации обмоток фиксируются небольшие искажения синусоидальной формы напряжения, которые имеют длительность 2-4 мс. В самом негативном случае нам удалось запечатлеть процесс установки нормальной формы длительностью 8 мс, однако такие нюансы абсолютно безопасны для любой компьютерной техники, не говоря уже про более примитивные нагрузки. Примерно такая же картина наблюдается и у Powerman AVS 1000D Plus. Никаких выбросов нет, а форма выходного напряжения искажается лишь на протяжении 4-8 мс. Это совершенно нормально.

Температурный режим при соблюдении всех условий получается благоприятным у обоих стабилизаторов. Если мощность потребителя не превышает потенциальные возможности, то трансформатор даже при длительной работе не разогревается свыше 40 градусов по Цельсию. К сожалению, никакого контроля потребляемой мощности не предусмотрено, поэтому пользователь запросто может перегрузить любое из описываемых устройств. В ходе теста мы ради эксперимента превышали допустимую мощность на 50% в режиме низкого входного напряжения, при этом сердечники трансформаторов за три часа разогрелись до 80-85 градусов. Обобщая все сказанное, констатируем, что в нормальном режиме эксплуатации никакого перегрева нет ни в одном из двух случаев, кратковременное превышение мощности вполне допустимо, а вот долговременное не рекомендуется.

Заключение

В итоге можно сказать, что два из трех рассмотренных сегодня стабилизаторов сетевого напряжения показали себя очень хорошо. SVEN AVR-1000 LCD по совокупности факторов нам очень понравился. Это недорогое, простое и достаточно надежное устройство. Данная модель выпускается в металлическом корпусе, переключение обмоток трансформатора происходит практически мгновенно, а напряжение на выходе остается нормальным даже при колоссальных отклонениях входных параметров от 100 до 280 В. Стоит понимать, что далеко не каждый стабилизатор сможет работать при таком низком входном потенциале, и по этому параметру AVR-1000 LCD вне конкуренции. Немаловажным фактором является и тот факт, что при нормальных условиях работы не происходит существенного разогрева, а это еще один плюсик в копилку надежности и долговечности. Единственным минусом данной модели мы считаем полное отсутствие фильтров, поэтому в качестве разветвителя питания, который все равно придется использовать, рекомендуем применить фильтр-удлинитель.

Powerman AVS 1000D Plus тоже заслуживает самого лестного отзыва. По сути, это не менее надежное устройство, сделанное в металлическом корпусе и оснащенное удобными индикаторами. Внутри применено очень похожее схемотехническое решение, поэтому работа никаких нареканий не вызывает. Обмотки переключаются быстро, нагрева при соблюдении всех условий не наблюдается. Однако по основному в данном случае параметру – допустимому отклонению напряжения на входе - AVS 1000D Plus явно уступает модели SVEN AVR-1000 LCD. Фактически нормальная работоспособность сохраняется вплоть до отметки 150 В.

ExeGate DP-AVR 1000VA вообще вызывает небольшое недоумение, так как такого провального результата мы не видели давно. Устройство, купленное нами в розничном магазине, имело не очень впечатляющий внешний вид, а при включении в сеть просто сгорело. Это практически точно подтверждает отсутствие должного контроля качества по месту сборки, что недопустимо.

Василий Запотылок
