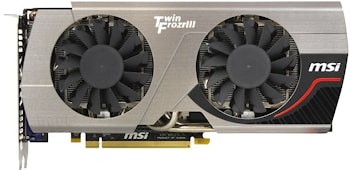

Видеокарта MSI N570GTX Twin Frozr III Power Edition/OC
26.06.2012
Компьютерные пользователи со стажем наверняка помнят те времена, когда многие комплектующие, в частности видеокарты, присутствовали на рынке до тех пор, пока на них был спрос или даже немного дольше. Отчасти это было обусловлено тем, что прогресс 3D-технологий был не столь интенсивным и так или иначе, благодаря такому раскладу дел, положив глаз на флагманскую карту, всегда можно было подождать годик-другой и купить ее в разы дешевле. В принципе это можно сделать и сейчас, но теперь только на вторичном рынке.
И, тем не менее, до сих пор после анонса нового семейства видеокарт, на короткий промежуток времени наступает такой момент, когда решения прошлого поколения можно купить по более привлекательным ценам. Вот и сейчас, с выходом NVIDIA GeForce GTX 680, пока все ждут появления пусть чуть более медленных, но куда более доступных решений, можно увидеть резон в приобретении той же NVIDIA GeForce GTX 570, особенно если речь идет о "заряженной" версии. Ведь сколько еще пройдет времени, прежде чем те же GeForceGTX 670Ti иGTX 670 появятся на рынке без традиционной "наценки на новизну", если официальный анонс запланирован на май месяц текущего года?

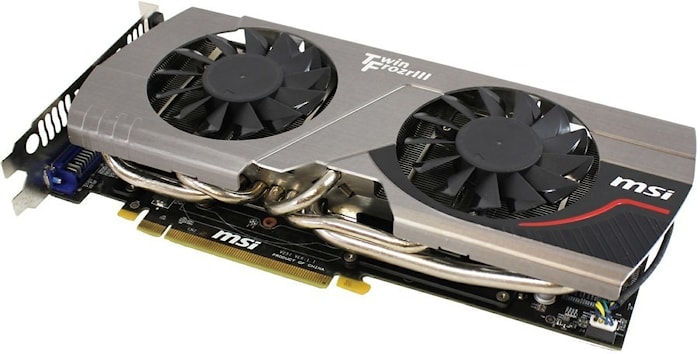

Пожалуй, на упомянутую роль текущего мэйнстрима в оверклокерском обличье, вполне может сгодиться продукт MSI N570GTX Twin Frozr III Power Edition/OC. В последние годы компания MSI активно и отнюдь не безуспешно продвигается на рынок решений для оверклокеров, где стабильно набирает популярность. Причем обусловлен этот процесс в первую очередь особым вниманием разработчиков к качеству элементной базы, проработке схемотехники преобразователей питания, производительности систем охлаждения, а так же нельзя забывать и о развитии фирменной утилиты MSI Afterburner, перенявшей пальму первенства у своей предшественницы – легендарной Riva Tuner.
Техническиехарактеристики
Всего соответствующий модельный ряд продукции MSI насчитывает шесть модификаций видеокарты NVIDIA GTX 570 и MSI N570GTX Twin Frozr III Power Edition/OC является старшей, а значит самой "заряженной" из всех. Список вариаций в пределах ряда традиционен, хотя и максимально обширен. От модели к модели изменяться могут система охлаждения, частоты функционирования графического процессора и видеопамяти, и даже дизайн печатной платы (PCB). По отношению к эталонной версии NVIDIA GTX 570, видеокарта MSI N570GTX Twin Frozr III Power Edition/OC может предложить уникальный, более развитый дизайн PCB, опять таки уникальную и априори более эффективную систему охлаждения, и, наконец, немного увеличенные частоты функционирования GPU и VRAM, хотя вряд ли потенциальный обладатель не воспользуется MSI Afterburner, чтобы увеличить их еще больше.

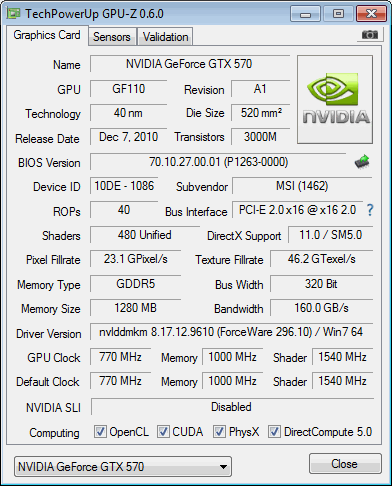

Сухие технические характеристики можно сравнить в нижеследующей таблице, после чего самое время приступить к более интересному занятию – знакомству с устройством продукта.
Система охлажденияMSITwinFrozrIII
Серийность модификаций фирменных систем охлаждения видеокарт MSI дошла уже до версии III. По отношению к прошлым моделям, MSI Twin Frozr III еще более "обросла мускулами" – габариты увеличились, тепловых трубок стало больше, но основная идея и компоновка кулера не претерпели видимых изменений.

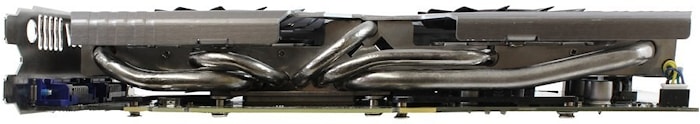

Система охлаждения по-прежнему занимает два слота, что на фоне увлечения некоторых производителей трехслотовой компоновкой выглядит скорее положительно, по-прежнему в конструкции используются два ничем не прикрытых низкопрофильных вентилятора, а в целом радиатор закован в броню кожуха из достаточно толстого алюминия, что придает конструкции дополнительную жесткость и стилистическое единство.
С крышкой графического процессора кулер контактирует с помощью медного никелированного основания, тепло от которого передается тепловым трубкам. В данном случае их пять, причем три из них стандартны – их диаметр составляет 6 мм, а диаметр двух других, увеличен до 8 мм. Утолщенные трубки установлены по краям и отводят тепло в самые дальние концы пакета рассеивающих пластин. Более тонкие равномерно распределены по центральной части.
Профиль пакета имеет два характерных углубления, в которых размещается пара 80-миллиметровых вентиляторов. Размещение пропеллеров в углублениях, помогает максимально использовать воздушный поток, который, распространяется не только параллельно, но и перпендикулярно оси вращения. Их крыльчатки имеют по тринадцать лопастей оригинальной формы, получившей название Propeller Blade. Оригинальность заключается в том, что на концах лопастей имеются площади, с заметно более крутым углом атаки, что априори увеличивает производительность, и глянцевой поверхностью, призванной снизить воздушное сопротивление и завихрения. Естественно, по заверениям производителя, это значительно увеличивает их эффективность.
Скорость вращения вентиляторов регулируется PWM-схемой, реализованной на плате видеокарты. Интересно, что алгоритм управления скоростью имеет два режима – тихий и производительный (Silent – Performance) выбор которых осуществляется с помощью аппаратного переключателя, распаянного на верхней части PCB. Вообще, по сути, с помощью переключателя осуществляется выбор версии BIOS, что влечет за собой куда больше изменений, нежели особенности регулировки скорости вентилятора, но об этом позже.
Задача охлаждения, хотя это будет скорее перераспределение тепловой нагрузки, чипов памяти и ключей преобразователя питания, была возложена на алюминиевую пластину достаточно сложной формы. По совместительству элемент еще и придает жесткость самой плате.
Дизайн и компоновка печатной платы
Очевидно, что дизайн печатной платы MSI N570GTX Twin Frozr III Power Edition/OC просто обязан отличаться от эталонного, поэтому данное обстоятельство воспринимается как должное. Однако, первопричиной использования своей собственной PCB со стороны MSI явилось отнюдь не желание предложить что-то уникальное, либо просто сэкономить, а напротив, стремление обеспечить карту качественной и мощной системой питания, наряду с оптимальным отведением тепла.
В отличие от эталонного дизайна, где питание GPU осуществляется с помощью четырехканального преобразователя, конвертер MSI N570GTX Twin Frozr III Power Edition/OC имеет шесть каналов, управляемых ШИМ-контроллером uP6218. Чип поддерживает программное управление заданным напряжением, поэтому, учитывая, что фирменная утилита MSI Afterburner "умеет" с ним работать, для оверклокинга он годится вполне.
Элементная база преобразователя относится к серии MSI Military Class II, для которой характерно использование транзисторных ключей с пониженным сопротивлением открытого канала, дросселей с сердечниками из так называемого суперферрита – SFC (Super Ferrite Choke), алюминиевых полимерных емкостей с пониженным последовательным сопротивлением и танталовых Hi-с конденсаторов. Эти меры позволяют повысить КПД конвертера в целом, а так же снизить нагрев и увеличить долговечность элементов в частности.
Питание входных цепей видеокарты осуществляется по 12-вольтовой линии с помощью пары стандартных шестиконтактных штекеров.
Использование 320-битной шины обмена данными с памятью, диктует необходимость применения десяти чипов – именно столько их здесь и распаяно. Применяются гигабитные чипы Samsung K4G10325FE-HC04 стандарта GDDR5 с номинальной частотой функционирования 1250 МГц. Учитывая то, что в рамках небольшого заводского разгона карты MSI N570GTX Twin Frozr III Power Edition/OC они работают на частоте 1000 МГц, можно надеяться на весьма приличный запас для самостоятельного оверклокинга видеопамяти.

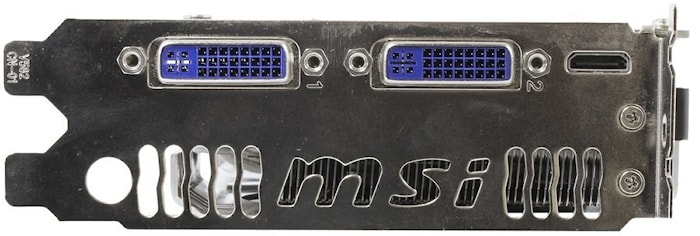

Набор представленных на задней панели видеовыходов вполне стандартен. Это два DVI-I и один mini HDMI, который может быть трансформирован в полноразмерный DVI с помощью переходника из сопровождающего продукт комплекта аксессуаров.
Эксплуатация и разгон
Начать, пожалуй, следует с упоминания того, что тестируемая видеокарта разогнана относительно эталонной примерно на 5% по GPU и на 8% по видеопамяти. Конечно, на практике более-менее опытные пользователи будут использовать ее на пределе возможностей, но возможно найдутся и те, которые не станут менять значения по-умолчанию. В штатном режиме карта работает достаточно тихо и излишним шумом своему владельцу она досаждать явно не будет. При простое и низкой нагрузке, судя по показаниям тахометров, вентиляторы совершают 1400 об/мин и фактически не выдают своего присутствия. Уровень создаваемого при этом шума лежит ниже отметки 30 дБА – порога чувствительности используемого шумомера. В режиме максимальной нагрузки, создаваемой специально предназначенной для этих целей утилитой FurMark, графический процессор прогревался не более чем до 57 °С. Для поддержания такой температуры, при комнатной 25 °С, вентилятор разгонялся до 2550 об/мин. Уровень звука при этом повышался до 36 дБА. При отсутствии других источников звука в помещении, работу пропеллеров было отчетливо слышно, но на фоне работающего ПК шум полностью теряется.
Замер уровня шума издаваемого кулером, производился глубокой ночью в отдельной комнате без эффекта реверберации (эхо) на расстоянии 30 сантиметров от края радиатора, перпендикулярно направлению воздушного потока. Минимальный уровень, фиксируемый используемым цифровым шумомером C.E.M. DT-8851, составляет 30 дБА. Он и был принят за точку отсчета. При этом даже когда прибор фиксирует уровень в 31-33 дБА, различить на слух, работает вентилятор или нет, практически не возможно.

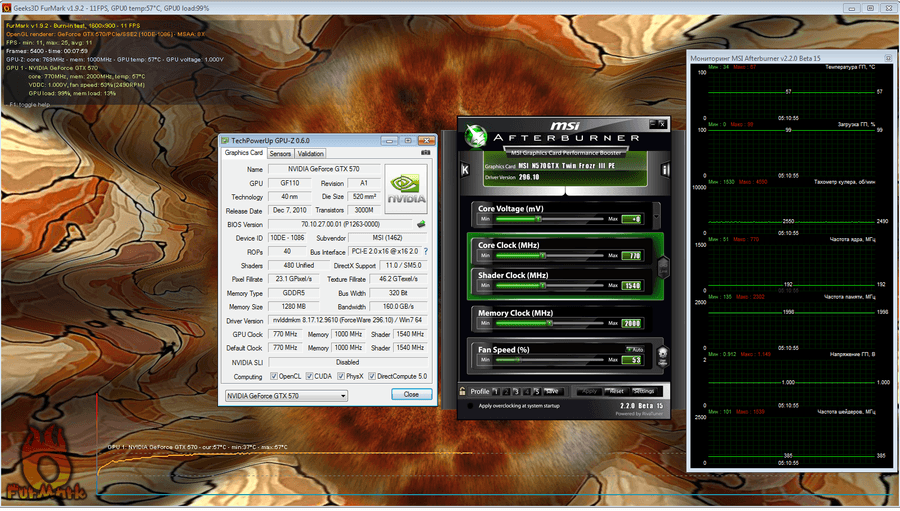

Но посмотрим, на что видеокарта годится в плане оверклокинга. Здесь MSI N570GTX Twin Frozr III Power Edition/OC продемонстрировала, безо всякого преувеличения, выдающиеся результаты. В штатном режиме графический процессор работает при напряжении питания 1.00 В. Учитывая, что чипы видеопамяти функционируют при частоте, значительно более низкой, нежели номинальная, скорее всего их напряжение питания и вовсе занижено. Однако, благодаря тому, что ШИМ-контроллер преобразователя, реализованного на MSI N570GTX Twin Frozr III Power Edition/OC, поддерживает программное управление названными напряжениями с помощью фирменной утилиты MSI Afterburner, это поправимо. Увеличив вольтаж питания графического процессора и видеопамяти на 0.1 и 0.05 В соответственно, удалось достичь действительно выдающихся результатов разгона. Так, GPU ускорился до 932 МГц, а клокинг VRAM составил 1151 МГц.
В тестовом пакете 3DMark 2011 это дало прирост в 20% к оценке производительности видеокарты в номинальном, то есть тоже немного разогнанном, режиме. На увеличении тепловыделения такой разгон естественно тоже сказался, и чтобы справиться с ним в режиме максимального разогрева, вентиляторам приходилось разгоняться до 3000 об/мин, что влекло за собой увеличение уровня шума до 40 дБА, хотя и при этом, нельзя сказать, что звуковой фон видеокарты доставляет неудобства.
Конфигурация тестового стенда и приложений
Тестирование производительности видеокарты осуществлялось со следующим комплектом оборудования:
Используемый в составе стенда процессор Intel Core i7-2600K был разогнан со штатной частоты 3400 МГц до 4800 МГц, что является максимально возможным стабильным пределом для используемого экземпляра. При этом трехканальный комплект оперативной памяти Kingston HyperX KHX2000C9D3T1K3/6GX функционировал на частоте 1866 МГц с таймингами 8-8-8-25 CR1.
Тестирование проводилось в среде операционной системы Windows 7 Ultimate 64 bit с экранными разрешениями 1280х1024, 1680x1050, 1920x1080 (FullHD). С полученными результатами тестов можно ознакомиться в таблице, представленной ниже.
Таблица, где
I — MSI N560GTX-Ti Twin Frozr II Golden Edition 1024 MB (880/4200 MHz)
II — NVIDIA GTX 560 Ti 1024 MB (822/4008 MHz)
III — MSI N570GTX Twin Frozr III Power Edition/OC (770/4000 MHz)
IV — MSI N570GTX Twin Frozr III Power Edition/OC (732/3800 MHz)
I
II
III
IV
3DMark Vantage
Performance
19374
18048
22815
21732
Graphics score
Extreme
10995
10254
13052
12411
3DMark 2011
Performance
4546
4234
5909
5624
Graphics score
Extreme
1442
1338
1760
1676
Unigine Heaven 2.0
1280x1024, 4xAA, tessel norm
69
65
86
83
1680x1050, 4xAA, tessel norm
57
53
70
67
1920x1200, 4xAA/4xAF, tessel extreme
30
28
38
36
Metro 2033: Benchmark
1280x1024, AAA/4xAF
100
98
125
120
tess
1680x1050, AAA/4xAF
88
82
102
98
1920x1200, AAA/4xAF
80
74
93
90
tess + DOF
1280x1024, AAA/16xAF
35
33
42
40
Very High
1680x1050, AAA/16xAF
28
26
33
31
physX
1920x1200, AAA/16xAF
25
23
30
29
Colin McRae: DiRT 2
1280x1024
129
115
151
144
1680x1050
93
89
115
108
1920x1200
87
81
106
100
1280x1024, 4xMSAA/16xAF
89
84
107
104
1680x1050, 4xMSAA/16xAF
75
72
91
88
1920x1200, 4xMSAA/16xAF
72
67
84
81
BFBC2
1280x1024
122
114
123
117
1680x1050
98
91
97
94
1920x1200
87
81
89
85
1280x1024, 8xAA/16xAF
101
95
103
99
1680x1050, 8xAA/16xAF
81
77
84
82
1920x1200, 8xAA/16xAF
72
67
72
70
Batman: Arkham Asylum
1280x1024
133
125
139
134
1680x1050
118
111
121
117
1920x1200
110
103
115
112
1280x1024, 4xAA/16xAF
117
111
123
118
1680x1050, 4xAA/16xAF
99
93
103
101
1920x1200, 4xAA/16xAF
89
84
92
90
S.T.A.L.K.E.R.: COP
1280x1024
81
77
97
94
1680x1050
62
58
70
68
1920x1200
55
51
62
60
1280x1024, 4xAA/16xAF
57
53
67
64
1680x1050, 4xAA/16xAF
43
40
49
47
1920x1200, 4xAA/16xAF
38
35
46
44
Far Cry 2
1280x1024
188
180
192
183
1680x1050
170
160
173
165
1920x1200
157
148
163
155
1280x1024, 8xAA/16xAF
124
115
124
120
1680x1050, 8xAA/16xAF
103
95
104
101
1920x1200, 8xAA/16xAF
93
86
93
90
Crysis Warnead
1280x1024
34
31
35
33
1680x1050
26
24
29
28
1920x1200
21
19
25
24
1280x1024, 4xAA/16xAF
32
29
34
33
1680x1050, 4xAA/16xAF
24
22
26
25
1920x1200, 4xAA/16xAF
19
17
21
20
Aliens vs Predator DirectX 11 Benchmark
1280x1024, 16xAF
78
73
96
94
1680x1050, 16xAF
63
59
78
76
1920x1200, 16xAF
56
50
67
63
1280x1024, 4xAA/16xAF
51
48
62
58
1680x1050, 4xAA/16xAF
41
39
49
46
1920x1200, 4xAA/16xAF
37
29
41
39
В целом заводской разгон MSI N570GTX Twin Frozr III Power Edition/OC дает ей прирост производительности в 3 - 4% по сравнению с эталонной версией NVIDIA GeForce GTX 570, хотя, как уже было доказано выше, куда больших результатов можно добиться с помощью разгона самостоятельного.
Итоги
Видеокарта MSI N570GTX Twin Frozr III Power Edition/OC является отличной альтернативой эталонной NVIDIA GeForce GTX 570, превосходя ее фактически по всем ключевым параметрам. В частности, в составе решения MSI мы видим более эффективную систему охлаждения, развитую схемотехнику, элементную базу повышенной надежности и без преувеличения выдающийся оверклокерский потенциал. К недостаткам MSI N570GTX Twin Frozr III Power Edition/OC можно было бы причислить более высокую стоимость, хотя в целом серьезных различий в цене с эталонной версией карты у продукта MSI нет, а с «заряженными» версиями конкурентов и подавно.
