IW-BR661 Dragon Slayer: самый нетипичный и новаторский из InWin’ов

IW-BR661 Dragon Slayer: самый нетипичный и новаторский из InWin’ов  Компьютерный корпус IW-BR661 выглядит очень нестандартно не только среди продуктов компании InWin, но и на фоне абсолютно всех корпусов, в последнее время побывавших в нашей тестовой лаборатории. Причем наибольшее удивление вызывает не дизайнерское решение, а внутренняя компоновка шасси. Данная модель представляет собой некий эксперимент с пространством, результат которого получается не таким уж и однозначным. Данная разработка явно заинтересует любителей нетривиальных систем, так как уже сам по себе IW-BR661 во многом уникален, а кроме этого, имеется огромный потенциал для реализации собственных идей. Однако при всем этом придется смириться с некоторыми особенностями, например, при всей серьезности технической реализации допускается использование материнских плат только размером micro-ATX. Обо всех остальных тонкостях читайте далее.

Комплект поставки

Корпус продается в обычной картонной коробке черного цвета с удобными прорезями для переноски. Полный комплект поставки выглядит следующим образом:

- корпус IW-BR661 с блоком питания мощностью 450 Вт;
- сетевой кабель;
- набор необходимых винтов;
- шесть боковых элементов для крепления жестких дисков;
- четыре самоклеящиеся прищепки для аккуратной прокладки проводов;
- краткая инструкция по сборке системы.

Надо отметить, что большинство винтов имеют нестандартную форму и размеры, поэтому лучше сразу отложить их в сторонку и не терять.

Внешний вид

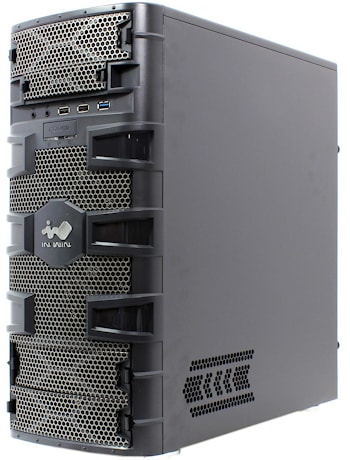

При изготовлении корпуса используются достаточно простенькие материалы. Однако при этом решение получается красивым с точки зрения дизайна, практичным и недорогим. Передняя панель изготовлена из пластика, а основная ее часть сделана матовой. Для улучшения вентиляции и придания еще большей привлекательности активно применяется металлическая сетка с крупными прорезями в виде сот. Чтобы компьютер со временем не стал пылесборником, сзади каждого такого элемента установлен фильтр – пластиковая сеточка с более мелкими отверстиями. В верхней части можно увидеть одну заглушку, закрывающую отсек для оптического привода. Чуть ниже расположена заглушка для дисковода, который может быть заменен картридером.

Примечателен тот факт, что стандартный набор дополнительных разъемов (два USB 2.0 и два аудио) дополнен более скоростным интерфейсом USB 3.0. Для подключения этого порта предназначен отдельный кабель синего цвета, который выводится через отверстие в задней панели и коммутируется с внешним разъемом материнской платы, естественно, если тот будет установлен. Хотя USB 3.0 сегодня не редкость, хочется, чтобы такой порт был у любого более-менее достойного корпуса. Все же это очень удобно. Кнопка включения системы находится чуть ниже разъемов. Немного не понравилось, что нажимается она достаточно туго. А вот кнопочка перезагрузки так вообще настолько запрятана между двумя светодиодами, что нажать ее рукой не получается никак – только каким-нибудь острым предметом.

В самом центре передней панели находится логотип компании-изготовителя, который может подсвечиваться синими светодиодами. Для этого внутри имеется отдельный разъем. Снизу, казалось бы, должны быть установлены простые вентиляционные решетки. Но нет, здесь красуются еще две заглушки для оптических приводов. Производитель решил разделить корзину для них на две части: одна осталась в самом верху, вторая переехала вниз. Осталось сказать, что боковые панели держатся при помощи винтов с крупными головками. Качество покрытия металла мы оцениваем как среднее, так как краска лежит хорошо, но прочность ее к царапинам невысока. По периметру корпуса можно увидеть многочисленные элементы вентиляции, а для установки на горизонтальной поверхности применены не самые высокие ножки с резиновым основанием.

Конструкция шасси

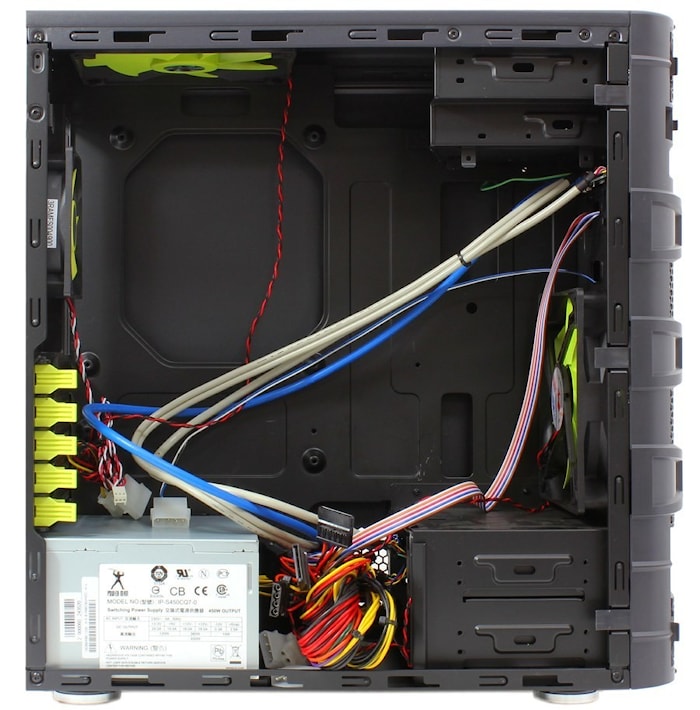

Для изготовления корпуса используется металл толщиной 0.6 мм. Конструкция достаточно жесткая и прочная. Материнская плата инсталлируется при помощи отштампованных стоек. Как мы уже успели заметить, допускается использование только плат micro-ATX. Высота процессорного кулера может достигать порядка 14 см. Имеется окошко для быстрой смены скобы крепления размером примерно 13.7х15.7 см. Область достаточно обширная, поэтому с этим проблем точно не возникнет. Количество плат расширения достигает пяти штук. Конечно, это не очень много, однако в большинстве случаев больше и не требуется. Даже с учетом двух- или трехслотовой графической карты можно установить отдельное аудио и какой-нибудь контроллер. Каждая плата может быть закреплена "по-быстрому" желтенькой защелкой или классически – винтом. Длина графической карты при установленном вентиляторе может достигать 32 см, при снятом – еще плюс пару сантиметров.

Блок питания монтируется в нижней части корпуса. Здесь же предусмотрена сеточка-фильтр против проникновения пыли. На удивление, этот небольшой корпус оказался оборудован отличной кабельной системой. Из-за нее производителю пришлось пожертвовать хорошим сантиметром высоты системы охлаждения центрального процессора, зато места между панелью и боковой стенкой предостаточно. Здесь можно аккуратно разместить любые кабели и вывести их в необходимом месте, благо прорезей для этого предостаточно. Не стоит забывать и об удобных элементах крепления проводов из комплекта поставки, они могут здорово помочь при сборке. А наклеить их можно в любое место.

Нижняя корзина для оптических приводов рассчитана на установку двух устройств, которые крепятся быстрооткидными скобами с поворотным фиксатором. Однако по умолчанию в данную корзину вставлен элемент для инсталляции двух жестких дисков. Каждый из них монтируется при помощи двух салазок, которые прикручиваются к накопителю по бокам специальными винтами из комплекта поставки. Это не просто удобно, но и практично. Каждый такой кусочек пластика оборудован двумя резинками для гашения вибрации. Решение, мягко говоря, нестандартное, однако цель его остается для нас непонятной. Ведь если в корзину все же придется установить оптический привод, то винчестеры туда уже не поместятся. А вверху для них имеется только одно обычное место, без всяких резинок, демпферов и т.д. Понятно, что оптический привод, скорее всего, будет один, но тогда зачем это все?

Вверху мы видим обычную корзину размером 5.25" на одно устройство, в нижней ее части предусмотрено место размером 3.5". В обоих случаях для монтажа используются откидные пластины с поворотным фиксатором. На дне корзины имеются небольшие ушки для использования накопителя размером 2.5", например, твердотельного диска. Сегодня SSD недороги, поэтому даже для бюджетных систем они становятся актуальными, особенно в тех случаях, когда большой объем для хранения данных не требуется. Добавить сюда цены на классические жесткие диски, которые сегодня выросли в два раза и опускаться пока не собираются, и выбор в некоторых случаях становится очевидным.

Система охлаждения

Система воздушного охлаждения данного корпуса подкупает своей гибкостью и количеством вентиляторов, которые установлены уже по умолчанию. Все они представляют собой обычные маломощные кулеры с низким потреблением энергии и малой частотой вращения. В качестве подшипника использована обычная втулка скольжения. Крыльчатки при всем этом отлиты из яркого жесткого пластика. На каждом вентиляторе имеются маркировка и логотип InWin, однако совершенно понятно, что изготовлены они сторонней компанией по заказу производителя корпусов.

Итак, в самом низу передней панели, аккурат напротив корзины для жестких дисков, установлен кулер размером 80 мм. Он обеспечивает накачку холодного воздуха, обдувая в основном только два гипотетических накопителя. В случае установки оптического привода данный элемент охлаждения придется снять. Однако ничего страшного в этом нет, так как чуть выше установлен куда более производительный вентилятор размером 135 мм. На это же место можно установить любой кулер размером 120 мм. Еще одно точно такое же универсальное место с таким же вентилятором имеется сверху. Только здесь холодный воздух не нагнетается внутрь, а, наоборот, откачивается теплый. Все три кулера питаются по двухпроводной схеме с использованием разъемов molex. Говоря проще, регулировать частоту их вращения можно, а вот мониторить обороты не получится никак. Четвертый вентилятор размером 92 мм находится сзади. Он работает на выдув и подключается полноценным разъемом с тремя проводами. То есть возможностей работы с ним побольше.

Стоит отметить тот факт, что практически вся площадь левой боковой панели занята металлической сеткой, которая выгнута наружу. В сетке проделано 16 отверстий с резиновыми окантовками, при помощи которых можно установить еще четыре (!) кулера размером до 120 мм. Откровенно говоря, потенциал системы охлаждения настолько велик, что даже не представляешь, что же надо засунуть внутрь, чтобы пользоваться им максимально. Естественно, на задней панели есть пара отверстий с резиновыми заглушками для трубок водяной системы охлаждения. Однако столь небольшой корпус не лучший вариант для ее реализации.

Блок питания



В корпусе установлен блок питания Power Man IP-S450CQ7-0 мощностью 450 Вт. Внешне источник выглядит самым стандартным образом. Его корпус изготовлен из некрашеного металла, вентилятор закрыт штампованной сеткой, а провода выведены через стандартное отверстие. Конфигурация разъемов выглядит следующим образом:

- шлейф: Main Power Connector 20+4 pin, 1 шт., 35 см;
- шлейф: +12V Power Connector 4 pin, 2 шт., 35 см;
- шлейф: PCI Express Power Connector 6 pin, 1 шт., 35 см;
- шлейф: SATA Power Connector (1 шт.) + SATA Power Connector (1 шт.), 40+10 см;
- шлейф: Peripheral Power Connector (1 шт.) + SATA Power Connector (1 шт.) + SATA Power Connector (1 шт.), 40+10+10 см;
- шлейф: SATA Power Connector (1 шт.) + Peripheral Power Connector (1 шт.) + Floppy Drive Power Connector (1 шт.), 25+10+15 см.

Как видно, мы имеем далеко не самый идеальный вариант. Во-первых, провода достаточно короткие, что особенно будет неудобно, если их захочется аккуратно скрыть за панелью. Во-вторых, установлен только один шестиконтактный разъем для питания графического ускорителя. С учетом того, что корпус явно ориентирован на мощную видеокарту, данный факт остается непонятным.

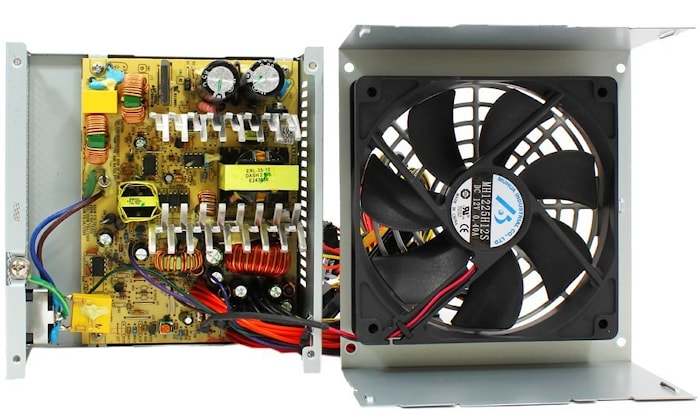

Внутри IP-S450CQ7-0 сделан достаточно качественно, хоть и не слишком ново. Используется типовая схема с простым набором микросхем, тем не менее, никаких существенных придирок с нашей стороны нет. Монтаж аккуратный, все фильтры на своих местах, в нагруженных узлах задействованы высокотемпературные конденсаторы OST. Для охлаждения используется все тот же вентилятор MH1225H12S компании Muhua Industrial. Единственным отличием от IP-S450НQ7-0 является факт использования более тонких алюминиевых пластин в качестве радиаторов охлаждения.

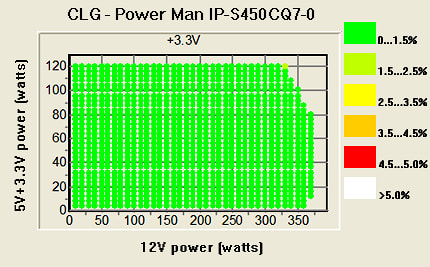

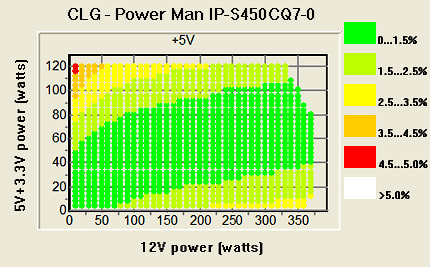

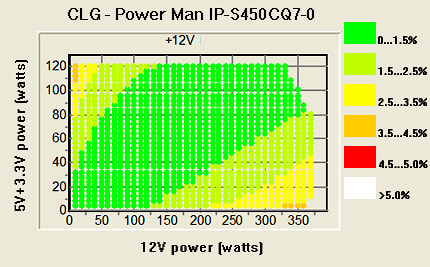

При практическом тестировании вы видим вполне положительную картину. Источник питания без проблем выдает обозначенные 450 Вт, 360 Вт из которых приходится только на линии +12V. Напряжения остаются стабильными даже в углах КНХ, что для данной схемы является великолепным результатом. Остается отметить, что такой мощности без проблем хватит даже для питания весьма продвинутого компьютера. А подкачать в данном случае может только набор разъемов.

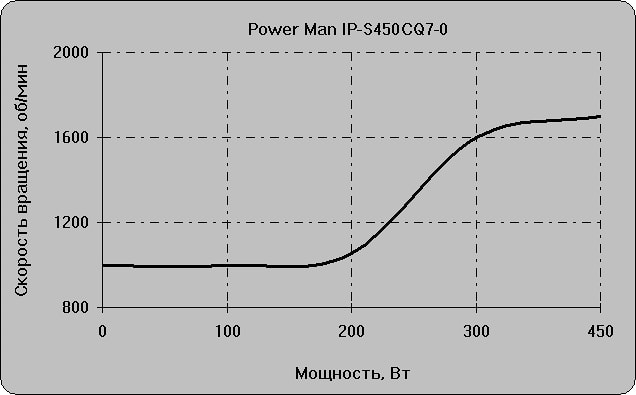

До 200 Вт лопасти вентилятора сохраняют постоянную частоту вращения на уровне 1000 оборотов в минуту, поэтому обычная среднестатистическая система оказывается вполне тихой. От 200 до 300 Вт происходит линейное возрастание скорости до 1600 оборотов в минуту, но даже на номинальной отметке она не превышает 1700 оборотов.

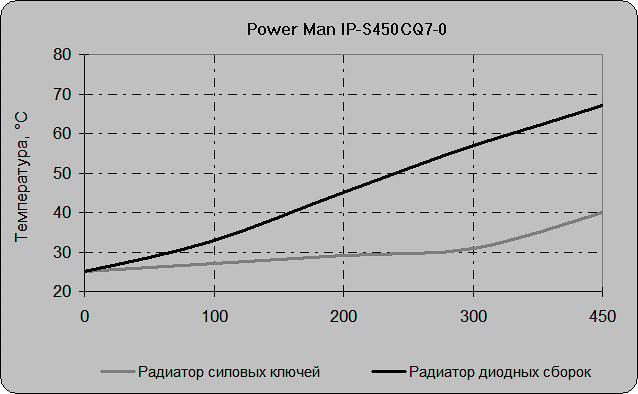

Температуры основных радиаторов остаются в допустимых пределах, а надежность никаких опасений не вызывает. В итоге мощность 450 Вт можно считать сколь угодно долговременной.

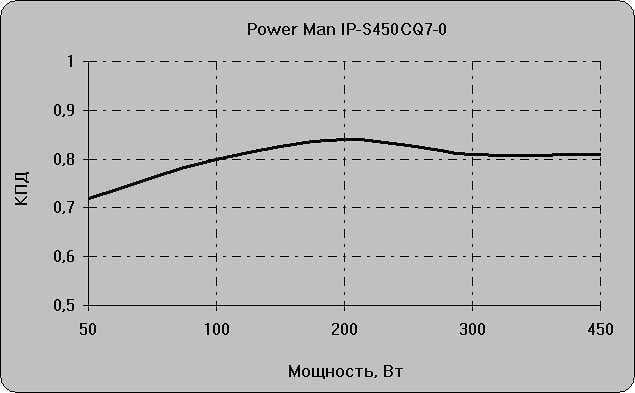

Коэффициент полезного действия, по современным меркам, скромный, так как эффективность в целом по диапазону мощности едва преодолевает 80-процентный порог. Конечно, результат не показательный, но источник не перегревается и работает стабильно, а для недорогой модели и это уже хорошо.

Заключение

Подводя черту, можно сказать, что InWin IW-BR661 оставляет после себя достаточно двоякие впечатления. Корпус обладает оригинальным дизайном, может похвастаться новаторским шасси, а качество исполнения находится на приличном уровне. При всем этом не покидает какое-то чувство незавершенности. Нельзя сказать, что модель имеет существенные недостатки или при сборке системы возникнут трудности, с которыми не получится справиться, однако шероховатости есть. Например, придется отказаться от использования полноформатных материнских плат. Видеокарту можно установить практически любую, но при этом вероятна проблема отсутствия разъема питания, так как здесь он только один. Корзины для жестких дисков и оптических приводов выполнены более чем оригинально, однако если привода будет два, то вся идея рассыпается. В общем, IW-BR661 – это своеобразный вариант для энтузиастов, которые за небольшие деньги хотят получить корпус, отличный от большинства типовых конструкций. Сильными сторонами данной модели, безусловно, можно считать продвинутую систему охлаждения, космический внешний вид и неплохой блок питания мощностью 450 Вт в комплекте при цене чуть менее $100 за все.


компании и бренды
InWin
авторы
Василий Запотылок
номер
2012/07
